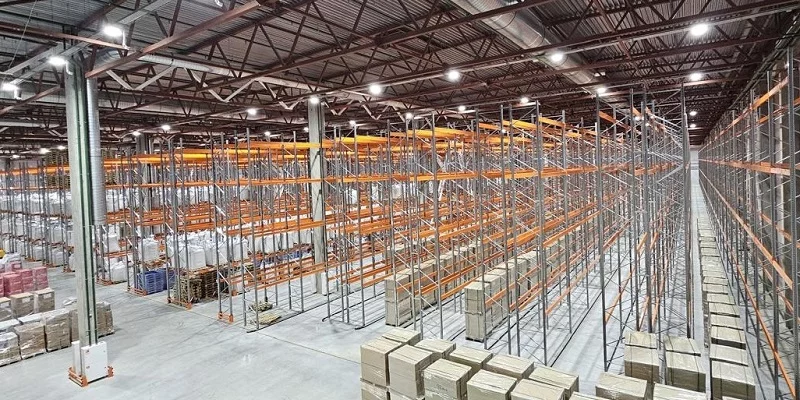

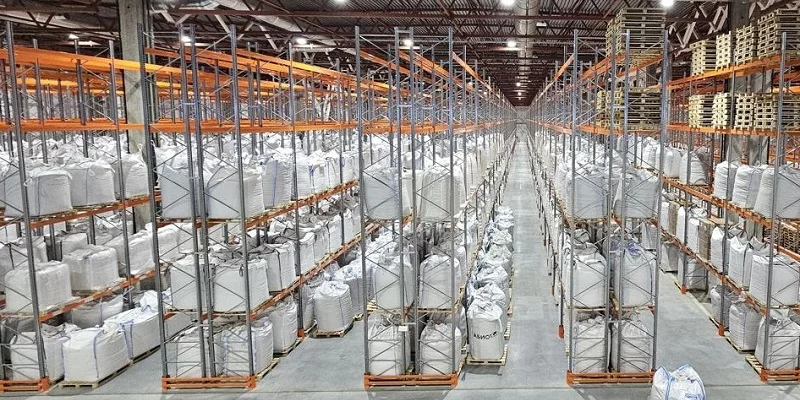

Как рассчитать грузоподъемность стеллажей для склада: формула, примеры, таблицы

Представьте: на вашем новом складе смонтированы стеллажи. Они выглядят монументально и надежно. Вы начинаете эксплуатацию, и неделя за неделей все идет идеально. Но однажды утром раздается оглушительный грохот — под весом товаров рухнула целая секция. Убытки: испорченный товар, простой, судебные иски, а самое страшное — возможные человеческие жертвы.

Эта история — не страшилка, а суровая реальность многих складов, где к расчету грузоподъемности отнеслись халатно. Грузоподъемность — это не абстрактная цифра из каталога. Это комплексный показатель, определяющий, сколько может выдержать ваша складская система без риска обрушения. Экономия на точном расчете сегодня — это многомиллионные убытки завтра.

Данная статья — это исчерпывающее практическое руководство, которое поможет вам понять все принципы расчета грузоподъемности стеллажей. Вы научитесь оперировать ключевыми параметрами, учитывать скрытые факторы и принимать взвешенные решения, чтобы ваш склад был по-настоящему безопасным и эффективным.

Основы: Без какой информации расчет невозможен

Прежде чем открывать калькулятор, необходимо собрать исходные данные. Попытка рассчитать грузоподъемность без этого — гадание на кофейной гуще.

1.1. Ключевые параметры стеллажной системы

Любой расчет начинается с конструкции.

• Тип стеллажей: Палеттные, среднеконсольные, фронтальные, гравитационные и т.д. Каждый тип имеет уникальную конструкцию и принципы распределения нагрузок.

• Высота, глубина, ширина пролета: Габариты определяют длину балок и стоек, которые работают на изгиб и сжатие.

• Материал и толщина металла: Несущие способности стоек из холодногнутой стали толщиной 1.5 мм и 2.5 мм различаются кардинально.

• Конфигурация полок: Количество ярусов и расстояние между ними.

1.2. Характер нагрузки: Равномерная и точечная

Это самый важный, и часто упускаемый, момент.

• Равномерно распределенная нагрузка: Представьте, что вы равномерно засыпали всю полку песком. Вес распределен по всей площади.

• Сосредоточенная (точечная) нагрузка: Это реальность палетного хранения. Вес сосредоточен в точках, где паллета опирается на балки (обычно 2 или 3 бруса). Именно на эту нагрузку и рассчитываются балки! Палета весом 1000 кг, стоящая на двух балках, создает на каждую из них сосредоточенную нагрузку по ~500 кг.

Секрет от инженеров: Грузоподъемность, указанная в каталоге для балки (например, 1500 кг/на пару балок), — это уже результат сложных расчетов на прочность и устойчивость с учетом сосредоточенной нагрузки и запаса прочности.

Практика: Пошаговый алгоритм расчета

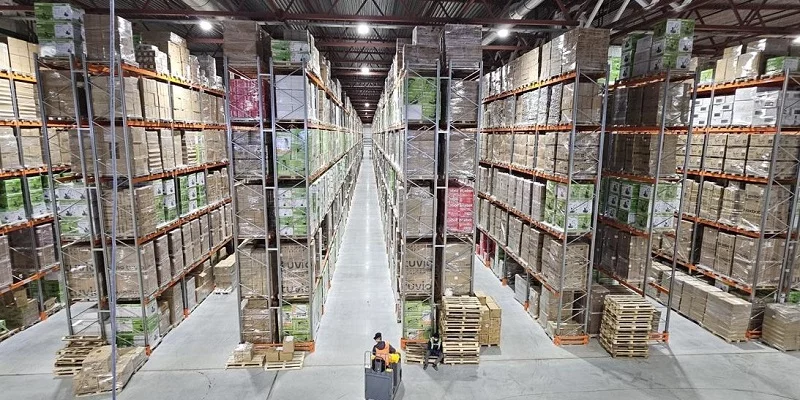

Рассмотрим расчет на примере стандартного палетного стеллажа.

Шаг 1: Определяем вес единицы хранения (паллеты)

Это основа всех основ. Взвесьте самую тяжелую паллету в вашем ассортименте. Не предполагайте, не оценивайте — взвесьте! Учитывайте вес поддона, упаковки и товара. Допустим, у вас получилось M_паллеты = 800 кг.

Шаг 2: Анализируем способы размещения

Как будет стоять паллета? От этого зависит, как нагрузка передастся на балки.

• Вариант А: Паллета стоит на двух балках (вдоль). Это самый частый случай.

• Вариант Б: Паллета стоит поперек, на трех и более балках. Нагрузка распределяется лучше, но используется реже.

Шаг 3: Рассчитываем нагрузку на одну пару балок

Для Варианта А (паллета на двух балках):
Нагрузка на пару балок = M_паллеты = 800 кг

Важно! Эта цифра означает, что каждая пара балок на каждом ярусе должна выдерживать 800 кг.

Шаг 4: Учитываем динамические и статические коэффициенты

Вот где начинается настоящая инженерия. На балку давит не только статичный вес.

• Коэффициент динамичности (Kд): Учитывает ударные нагрузки при заезде погрузчика, резком торможении груза. Обычно принимается Kд = 1.3.

• Коэффициент запаса прочности (Kз): Обеспечивает безопасность при возможных перегрузках, неучтенных факторах, естественном износе. Для складских систем Kз = 1.4 - 1.6.

Расчетная нагрузка на пару балок = Нагрузка на пару балок × Kд × Kз

Пример:
800 кг × 1.3 × 1.5 = 1560 кг

Вывод: Для безопасного хранения паллеты весом 800 кг вам нужны балки с грузоподъемностью не менее 1560 кг на пару. Именно эту цифру вы ищете в каталогах производителей.

Шаг 5: Определяем нагрузку на стойку (раму)

Стойки принимают вес со всех балок, закрепленных на них. Для упрощенного расчета используем формулу:

Нагрузка_на_стойку = (Нагрузка_на_пару_балок × Количество_ярусов) / 2

Делим на 2, потому что нагрузка от каждой пары балок распределяется на две стойки.

Пример (4 яруса):
(800 кг × 4) / 2 = 1600 кг на одну стойку.

Это минимальная нагрузка, которую должна выдерживать одна стойка вашего стеллажа.

Таблицы и примеры

Для наглядности сведем данные в таблицы.

Таблица 1: Пример подбора балок для разных весов паллет (с учетом Kд=1.3 и Kз=1.5)

Таблица 2: Рекомендуемые коэффициенты запаса прочности в зависимости от условий эксплуатации

Что не видно невооруженным глазом: Критически важные факторы

Помимо веса, на расчет влияют десятки других факторов. Игнорирование их — прямая дорога к катастрофе.

1. Угол удара. Частые, даже несильные удары погрузчиком по стойке создают микротрещины, снижая прочность на 20-30%. Всегда устанавливайте защитные ограждения (бамперы).

2. Качество пола. Неровный пол создает перекосы конструкции. Нагрузка перераспределяется, и отдельные узлы работают с перегрузом.

3. Качество монтажа. Болты, не затянутые с правильным моментом силы, использование нештатных деталей, отклонение от вертикали/горизонтали — все это сводит на нет даже самый точный расчет.

4. Температурный режим. Для неотапливаемых складов или холодильников расчет должен вестись с учетом свойств металла при низких температурах.

5. Сейсмика. Для сейсмоопасных регионов расчет кардинально меняется, учитываются горизонтальные нагрузки.

Распространенные ошибки, которые дорого обходятся

• Ошибка №1: Использование среднего веса. Рассчитывайте на самый тяжелый товар, а не на средний.

• Ошибка №2: Игнорирование будущего. Заложите резерв по грузоподъемности (10-15%), если ассортимент может измениться.

• Ошибка №3: «Усиление» кустарными методами. Самостоятельная приварка дополнительных элементов может нарушить геометрию конструкции и привести к хрупкому разрушению металла в точке сварки.

• Ошибка №4: Смешивание компонентов от разных производителей. Стеллажная система — это комплекс. Балки от одного производителя и стойки от другого могут быть несовместимы.

Когда без профессионалов не обойтись

Данное руководство дает понимание принципов. Однако в сложных случаях самостоятельного расчета недостаточно. Обращение к профессионалам — проектировщикам и официальным поставщикам стеллажного оборудования — обязательно, если:

• Высота стеллажей превышает 5 метров.

• Нагрузка на паллету более 1500 кг.

• У вас нестандартная конфигурация (например, стеллажи с мезонином).

• Склад расположен в зоне с повышенной сейсмической активностью.

• Вы сомневаетесь в своих расчетах.

Профессионалы используют специализированное ПО (например, на основе метода конечных элементов), которое моделирует работу всей конструкции под нагрузкой, учитывая все нюансы, и выдает сертифицированный расчет.

Заключение: Надежность как результат точного расчета

Расчет грузоподъемности стеллажей — это не бюрократическая формальность, а краеугольный камень безопасной и прибыльной работы вашего склада. Это инвестиция в стабильность, которая защищает ваш товар, ваш персонал и вашу репутацию.
