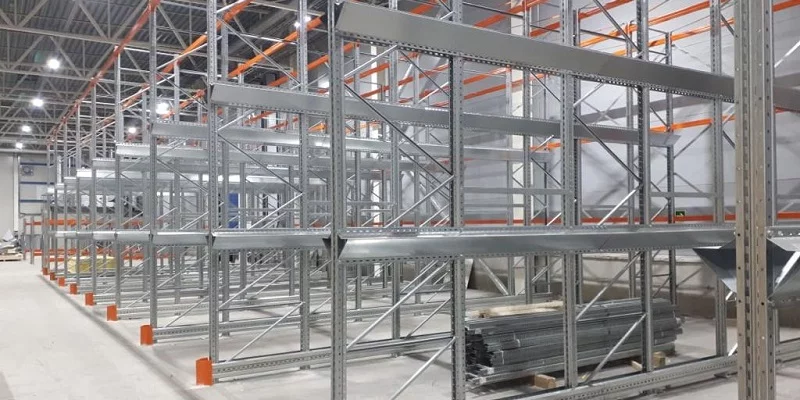

Складские глубинные стеллажи: полный обзор типов, конструкций и применения

В условиях растущей стоимости аренды складских помещений и ужесточения требований к логистической эффективности, задача максимального увеличения полезного объема склада становится стратегической. Стандартные паллетные стеллажи фронтального типа, при всех своих преимуществах, имеют существенный недостаток — они требуют организации многочисленных проходов для техники, которые "съедают" до 50-60% полезной площади. Решением этой проблемы являются глубинные стеллажи для склада — специализированные системы набивного хранения, позволяющие размещать паллеты вглубь стеллажа в несколько рядов.

Что такое глубинные стеллажи и как они работают? Основной принцип

Глубинные стеллажи (также известные как системы набивного хранения) — это вид складского оборудования, предназначенный для хранения однородных партий товаров на паллетах, размещаемых вглубь стеллажной ячейки в несколько рядов по глубине. В отличие от фронтальных стеллажей, где доступ к каждой паллете осуществляется непосредственно с прохода, в глубинных системах паллеты находятся одна за другой.

Ключевой принцип работы: Специальная подъемно-погрузочная техника (ричтраки, штабелеры) заезжает непосредственно внутрь стеллажной конструкции, чтобы разместить или забрать паллету с нужной позиции.

Основные элементы конструкции:

1. Рамочная конструкция: Вертикальные стойки и горизонтальные связи, образующие "тоннель" или "канал" для заезда техники. Конструкция усилена для восприятия динамических нагрузок от движения погрузчика внутри.

2. Направляющие (рельсовые пути): Устанавливаются на полу внутри стеллажного канала для точного позиционирования техники и паллет. Обеспечивают безопасное и ровное движение.

3. Несущие балки: Специальные балки, на которые укладываются паллеты. В разных системах могут быть стационарными или подвижными.

4. Системы безопасности: Обязательные элементы, включая направляющие колес для паллет, защитные ограждения на стойках, тормозные системы (в гравитационных стеллажах) и ограничители.

Главное преимущество таких систем — коэффициент использования площади до 85-90%, что почти в два раза выше, чем у традиционных решений.

Сфера применения и преимущества глубинных стеллажных систем

Глубинные стеллажи — не универсальное решение. Их эффективность максимально раскрывается в специфических условиях.

Идеальные сценарии применения:

• Хранение однородного товара с большим количеством SKU (складских единиц хранения): Один канал полностью отводится под один артикул.

• Система FIFO (First-In, First-Out — "первым пришел, первым ушел"): Актуально для продукции с ограниченным сроком годности (продукты питания, фармацевтика, химическая продукция). Реализуется с помощью гравитационных стеллажей.

• Система LIFO (Last-In, First-Out — "последним пришел, первым ушел"): Подходит для не скоропортящихся товаров, металлопроката, строительных материалов, запчастей. Реализуется с помощью систем Push-back или Drive-in.

• Склады с дефицитом площади: Когда стоимость квадратного метра крайне высока, и необходимо использовать каждый сантиметр.

• Хранение сезонной продукции: В пиковый сезон канал заполняется одним товаром, после сезона он распродается и заполняется следующим.

Ключевые преимущества:

1. Максимальная плотность хранения. Главное преимущество. Сокращение количества проходов позволяет разместить на той же площади на 60-100% больше паллет, чем во фронтальных системах.

2. Эффективное использование объема склада. Система идеально подходит для складов с высокими потолками, позволяя использовать преимущества высотного хранения.

3. Снижение затрат на аренду/строительство. Увеличивая емкость существующего склада, компания откладывает или полностью отказывается от затрат на расширение площадей.

4. Оптимизация работы с однородными партиями. Ускоряются процессы приемки и отгрузки больших партий одного товара.

Недостатки и ограничения:

1. Низкая оборачиваемость SKU. Доступ к паллетам, находящимся в глубине канала, ограничен. Пока не будут извлечены передние паллеты, добраться до задних невозможно (кроме систем FIFO).

2. Требования к однородности груза. Все паллеты в одном канале должны быть идентичными по размеру и весу.

3. Высокие требования к квалификации операторов. Работа внутри узких каналов требует высокого уровня навыков и внимательности.

4. Более низкая производительность отборки. По сравнению с фронтальными стеллажами, скорость отбора отдельной паллеты может быть ниже из-за необходимости маневров внутри канала.

5. Высокая начальная стоимость. Стоимость оборудования и монтажа глубинных систем, как правило, выше, чем у традиционных.

Типы глубинных стеллажей: от Drive-in до Push-back

Выбор конкретного типа системы зависит от требуемого принципа ротации груза (FIFO или LIFO), бюджета и интенсивности работы.

1. Стеллажи Drive-In (Проходные)

• Принцип работы: Это классическая система LIFO. Погрузчик заезжает внутрь стеллажного канала, чтобы разместить паллету на нужной глубине. Балки в таких стеллажах стационарные и расположены на разных уровнях, образуя "этажи". Чтобы разместить паллету в самый дальний от прохода отсек, оператору приходится последовательно проезжать через все передние.

• Конструкция: Мощная рама, рассчитанная на заезд погрузчика. Отсутствуют фронтальные стойки, мешающие въезду. Каждый уровень представляет собой отдельное стационарное место для паллеты.

• Преимущества:

  • Относительно более низкая стоимость по сравнению с другими глубинными системами.

  • Простая и надежная конструкция.

  • Хорошая ремонтопригодность.

• Недостатки:

  • Низкая производительность (время на заезд/выезд).

  • Высокий риск повреждения конструкции погрузчиком.

  • Подходит только для LIFO.

• Область применения: Хранение долгосрочных запасов, сезонных товаров, архивов, где оборачиваемость низкая, а партии однородны.

2. Стеллажи Drive-Through (Сквозные)

• Принцип работы: Это усовершенствованная версия Drive-In, позволяющая реализовать принцип FIFO. Конструкция имеет сквозные каналы с въездом с двух противоположных сторон склада. Загрузка производится с одной стороны, а выгрузка — с другой.

• Конструкция: Аналогична Drive-In, но не имеет торцевых стенок с обеих сторон канала.

• Преимущества:

  • Реализация принципа FIFO, что критично для скоропортящихся товаров.

  • Более высокая производительность по сравнению с Drive-In.

• Недостатки:

  • Требует организации подъездных путей с двух сторон стеллажного массива, что может сократить общий выигрыш в площади.

  • Более сложная организация логистических потоков.

• Область применения: Склады продуктов питания, напитков, фармацевтической продукции, где важен контроль срока годности.

3. Гравитационные (каскадные) стеллажи для склада

• Принцип работы: Это самая технологичная система FIFO. Стеллажный канал оснащается роликовыми или шариковыми дорожками, установленными под небольшим уклоном (2-3%). Паллета загружается с одной (верхней) стороны канала и под собственным весом медленно перемещается по роликам до противоположной (нижней) стороны, где происходит ее отбор. Новые паллеты, поданные сзади, продвигают вперед всю цепочку.

• Конструкция: Сложная система роликовых дорожек, тормозных секций и систем гашения скорости, обеспечивающих плавное и безопасное движение паллет.

• Преимущества:

  • Высокая производительность погрузки/разгрузки.

  • Автоматическое соблюдение принципа FIFO.

  • Снижение риска повреждения груза и стеллажа (погрузчик не заезжает вглубь).

• Недостатки:

  • Самая высокая стоимость среди всех глубинных систем.

  • Сложный монтаж и настройка.

  • Требует точной калибровки и обслуживания роликовых механизмов.

• Область применения: Высокооборачиваемые склады с большими потоками однородной продукции (логистические центры крупных ритейлеров, дистрибьюторы FMCG).

4. Стеллажи Push-Back

• Принцип работы: Это система LIFO, но без заезда погрузчика внутрь. Каждый уровень стеллажа представляет собой независимую тележку, установленную на наклонных направляющих. Тележки могут перемещаться вглубь и вперед. При загрузке новая паллета "выталкивает" предыдущую паллету, находящуюся на тележке, вглубь стеллажа. При разгрузке, когда передняя паллета забирается, следующая под собственным весом катится на освободившееся место.

• Конструкция: Многоуровневая система с тележками на рельсах. Обычно позволяет хранить 2-5 паллет в глубину на одном уровне.

• Преимущества:

  • Высокая производительность (оператор работает только с фронтальной частью).

  • Более безопасная работа, чем в Drive-In.

  • Доступ к нескольким SKU в одной стеллажной секции (разные уровни могут быть заняты разным товаром).

• Недостатки:

  • Ограниченная глубина (обычно не более 5 паллет).

  • Стоимость выше, чем у Drive-In.

  • Принцип LIFO.

• Область применения: Дистрибьюция с широким ассортиментом, но с необходимостью хранения нескольких паллет одного артикула "в глубину".

Размеры, грузоподъемность и расчет системы

Проектирование глубинных стеллажей — сложная инженерная задача, требующая учета множества параметров.

1. Габаритные размеры:

• Высота (H): Определяется высотой помещения и возможностями техники. Может достигать 20-25 метров и более.

• Глубина канала (L): Количество паллет в глубину, умноженное на их глубину, плюс технологические зазоры. Стандартно: 2-10 паллет в глубину.

  • *Пример: для хранения 4 паллет глубиной 1200 мм: L = 4 * 1200 мм + (технологические зазоры) ≈ 5000 мм.*

• Длина канала (пролет): Длина одного непрерывного "тоннеля". Зависит от планировки склада и требований к производительности.

• Ширина канала (W): Ширина паллеты + зазоны для безопасного проезда погрузчика. Для паллеты 800х1200 мм и ричтрака ширина канала будет составлять примерно 1300-1400 мм.

2. Грузоподъемность:

• Нагрузка на паллетное место: Определяется весом одной паллеты. Стандартные значения: 500 кг, 1000 кг, 1500 кг.

• Нагрузка на балку: Суммарный вес всех паллет, которые могут находиться на одной балке (в системах Drive-In).

• Нагрузка на стойку: Суммарная нагрузка на одну вертикальную стойку от всех прикрепленных к ней балок и хранимого груза. Может достигать 10-15 тонн и более.

• Нагрузка на пол: Критически важный параметр. Распределенная нагрузка на квадратный метр пола в зоне стеллажей должна соответствовать несущей способности плиты перекрытия.

Критические факторы для расчета:

• Характеристики погрузочной техники: Вес ричтрака/штабелера с грузом, ширина и высота подъема.

• Размеры и вес паллет: Стандарт EUR (800x1200 мм), FIN (1000x1200 мм) и др.

• Несущая способность пола.

• Сейсмические нагрузки (для соответствующих регионов).

Безопасность эксплуатации: обязательные правила

Глубинные стеллажи связаны с повышенными рисками, поэтому безопасность — абсолютный приоритет.

1. Строгое соблюдение паспортных нагрузок. Перегруз — самая частая причина обрушений.

2. Квалификация операторов. Обязательное обучение и аттестация для работы в стесненных условиях.

3. Регулярный технический осмотр. Ежедневный визуальный контроль оператором и ежемесячный детальный осмотр ответственным лицом на предмет деформаций, трещин, целостности сварных швов.

4. Использование защитного оборудования. Обязательная установка защитных ограждений на въездах, торцевых барьеров, маркировочной разметки на полу.

5. Контроль качества паллет. Запрещено использовать поврежденные паллеты, так как это может привести к заклиниванию груза в системе (особенно в гравитационных и Push-back стеллажах).

6. Соблюдение скоростного режима. Ограничение скорости движения погрузчика внутри канала.

Заключение

Складские глубинные стеллажи — это высокоэффективный инструмент для радикального повышения емкости склада без увеличения его площади. Они являются идеальным решением для хранения однородных партий товара с predictable-ной оборачиваемостью. Выбор между Drive-In, Drive-Through, Гравитационными системами и Push-back определяется требуемым принципом ротации грузов (FIFO/LIFO), бюджетом и интенсивностью складских процессов.

Несмотря на высокую первоначальную стоимость и повышенные требования к эксплуатации, их внедрение окупается за счет значительной экономии на арендных платежах и повышения общей эффективности логистической цепи. Правильно спроектированная и смонтированная система глубинного хранения становится не просто оборудованием, а стратегическим активом, обеспечивающим конкурентное преимущество на рынке.
