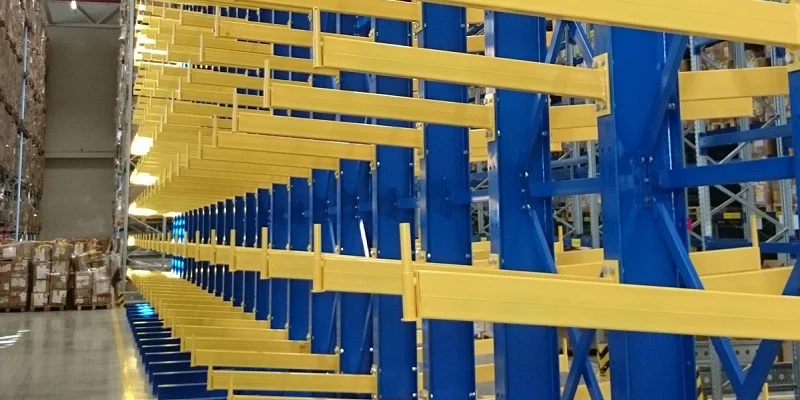

Складские консольные стеллажи: полный обзор типов, конструкций и применения
Эффективная организация складского пространства — это головоломка, которую приходится решать каждому логисту и менеджеру. И самая сложная ее часть — размещение длинномерных, громоздких и зачастую тяжелых материалов. Трубы, металлопрокат, пиломатериалы, пластиковые профили, рулонные материалы, фанера, стекло, готовые изделия сложной формы — все это не вписывается в стандартные схемы хранения на полочных или паллетных стеллажах. Единственным специализированным и максимально эффективным решением для таких задач являются складские консольные стеллажи.
Что такое консольный стеллаж и как он устроен? Принцип работы

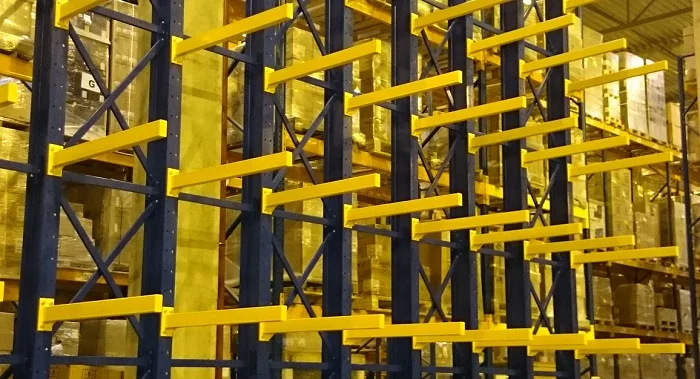

Консольный стеллаж — это вид складского оборудования, основным конструктивным элементом которого являются консоли (выносные балки), закрепленные на вертикальных стойках. В отличие от традиционных стеллажей, здесь отсутствуют передние колонны и полки, что обеспечивает свободный фронтальный доступ к грузу по всей его длине.
Ключевые элементы конструкции:
Вертикальные стойки (колонны): Мощные несущие колонны, являющиеся "позвоночником" всей конструкции. Изготавливаются из высокопрочной стали (часто двутаврового или замкнутого прямоугольного профиля) и рассчитаны на значительные изгибающие моменты.
Консольные балки (рычаги): Основной рабочий элемент, на который непосредственно укладывается груз. Бывают стационарными (жестко приваренными к стойке) или регулируемыми (съемными).
Опорные узлы (консольные опоры): Устройства, соединяющие балки со стойками. Именно они воспринимают и распределяют нагрузку. В регулируемых системах это могут быть мощные кронштейны с фиксаторами.
Стабилизирующие связи: Раскосы и связи между стойками, которые обеспечивают геометрическую неизменяемость конструкции и противодействуют боковым нагрузкам, предотвращая "складывание" стеллажа.
Башмаки (основания): Элементы для крепления стоек к полу. Могут быть простыми плитами или регулируемыми по высоте для компенсации неровностей пола.
Защитное оборудование: Обязательные элементы безопасности — защитные ограждения, торцевые барьеры и уголки на балках, предотвращающие падение груза.
Принцип работы прост и гениален: груз размещается на двух параллельных консольных балках, образующих одну ячейку хранения. Отсутствие передних опор позволяет загружать и выгружать материалы любой длины без маневров, используя вилочный погрузчик или кран-балку, подходя к стеллажу с любой точки по фронту.
Сфера применения: для каких грузов и отраслей незаменимы консольные стеллажи?
Уникальность конструкции определяет широчайшую область применения. Эти стеллажи используются везде, где есть необходимость в хранении неделимых длинномерных объектов.
Основные типы хранимых грузов:
Металлургия и металлообработка: Трубы (ВГП, электросварные, бесшовные), круглый прокат, арматура в прутках и мотках, балки, швеллеры, уголок, листовой металл в пачках.
Деревообрабатывающая промышленность: Пиломатериалы (брус, доска, рейка), фанера, ДСП, ДВП, ламинат, оконные и дверные заготовки.
Строительство и строительные материалы: Сантехнические трубы (ПВХ, ППР, металлопластик), профили для ГКЛ, металлические профили, стеклопакеты, рулонные материалы (линолеум, ковролин).
Производство и логистика: Алюминиевые профили, пластиковые изделия, готовые изделия (двери, рамы, карнизы), элементы длинномерной упаковки.
Ключевые преимущества использования консольных стеллажей:
Свободный фронтальный доступ. Главное преимущество. Погрузочная техника имеет неограниченный доступ к грузу, что ускоряет процессы приемки и отгрузки.
Универсальность и гибкость. Регулируемые балки позволяют легко менять конфигурацию ячеек под изменившиеся размеры груза.
Высокая плотность хранения. Возможность размещения грузов в несколько ярусов по высоте позволяет эффективно использовать объем склада, особенно при высоких потолках.
Оптимизация погрузо-разгрузочных работ. Снижаются временные затраты на складирование и подбор заказов, минимизируется риск повреждения груза и техники.
Надежность и долговечность. Конструкция, рассчитанная на высокие нагрузки, служит десятилетиями при условии правильной эксплуатации.
Хранение грузов сложной формы. Позволяют размещать нестандартные изделия, которые невозможно хранить на полочных стеллажах.
Типы и конструкции консольных стеллажей: выбираем под конкретную задачу
Консольные стеллажи классифицируются по нескольким ключевым признакам: количеству сторон загрузки, типу несущей конструкции и возможности регулировки.
1. Одностоечные (односторонние) консольные стеллажи
Конструкция: Состоят из отдельно стоящих стоек-колонн, к которым с одной стороны крепятся консольные балки. Стойки объединяются в ряды с помощью продольных связей.
Преимущества:
Возможность установки вплотную к стене склада, что экономит пространство.
Простота монтажа и демонтажа.
Идеальны для хранения не очень длинных грузов, когда нет необходимости в поддержке с двух сторон.
Недостатки:
Ограниченная грузоподъемность на одну стойку по сравнению с двустоечными.
Подходят только для грузов, не требующих поддержки с двух сторон.
Область применения: Хранение металлопроката, коротких труб, пиломатериалов в помещениях с ограниченной площадью, создание перегородок и технологических зон.
2. Двустоечные (двухсторонние) консольные стеллажи
Конструкция: Наиболее распространенный тип. Представляет собой ряд вертикальных стоек, с которых консольные балки выступают в обе стороны. Таким образом, один ряд стоек обслуживает два ряда ячеек для хранения.
Преимущества:
Максимальная экономия складского пространства.
Высокая устойчивость и грузоподъемность за счет симметричного распределения нагрузки.
Удобство для организации проходов и подъездных путей.
Недостатки:
Требуют больше свободного пространства для маневра техники с двух сторон.
Более сложный монтаж.
Область применения: Универсальное решение для большинства складов длинномерных материалов. Используются в металлобазе, на складах пиломатериалов, в производственных цехах.
3. Стационарные и регулируемые складские стеллажи
Стационарные (сварные): Консольные балки жестко приварены к опорным узлам или непосредственно к стойкам. Это монолитная и очень прочная конструкция.
Плюсы: Максимальная надежность и грузоподъемность, меньшая стоимость.
Минусы: Отсутствие гибкости. Конфигурацию нельзя изменить.
Применение: Для хранения однотипных грузов с постоянными габаритами на крупных промышленных предприятиях.
Регулируемые (сборно-разборные): Консольные балки устанавливаются на специальные кронштейны (опоры), которые можно перемещать по высоте стойки с шагом 50-100 мм и фиксировать с помощью штифтов или замков.
Плюсы: Неограниченная гибкость. Можно быстро перенастроить стеллаж под новый вид продукции, изменить высоту ярусов.
Минусы: Немного ниже грузоподъемность по сравнению со сварными аналогами, более высокая стоимость.
Применение: Склады с разнородным ассортиментом, дистрибьюторские центры, предприятия, где номенклатура хранения часто меняется.
Размеры и грузоподъемность: ключевые параметры для расчета
Грамотный расчет консольного стеллажа — залог его безопасности и долговечности. Все параметры взаимосвязаны и рассчитываются на этапе проектирования.
1. Высота стеллажа (H):
Определяется высотой складского помещения и возможностями подъемной техники.
Стандартный диапазон: от 3 до 12 метров.
Высота до 6 м: Для ричтраков и обычных вилочных погрузчиков.
Высота более 6 м: Для высотных штабелеров и специальной техники. Требуют более сложного расчета и усиленной конструкции.
2. Длина консольной балки (L):
Это вылет балки от стойки до ее торца. Определяет, какой длины груз можно разместить.
Стандартный диапазон: от 1,0 до 3,0 метров.
Критически важный параметр: Чем длиннее балка, тем меньшую нагрузку она может нести на своем конце из-за возрастающего плеча рычага. Для балок длиной более 2,5 метров часто требуются дополнительные подкосы.
3. Расстояние между консолями (шаг балок по вертикали):
Определяет высоту ячейки для хранения.
Обычно регулируется с шагом 50-100 мм.
Зависит от высоты груза. Необходимо предусматривать зазор 100-150 мм сверху для удобства загрузки.
4. Расстояние между стойками (пролет):
Расстояние между двумя соседними стойками в одном ряду. Определяет количество точек опоры для одного груза.
Стандартный диапазон: от 1,5 до 3,0 метров.
Правило: Длинный и гибкий груз (например, пластиковые трубы) требует больше точек опоры (меньший шаг стоек), чтобы избежать провисания. Жесткий груз (металлический брус) допускает больший шаг.
5. Грузоподъемность: самый важный параметр
Указывается в двух величинах:
Нагрузка на пару балок (на одну ячейку): Суммарный вес, который могут выдержать две параллельные балки. Стандартные значения: от 500 кг до 5000 кг на пару.
Нагрузка на одну стойку: Суммарный вес, который может принять на себя одна вертикальная колонна со всех консолей. Может достигать 10-15 тонн и более на стойку.
Важно! Нагрузка всегда указывается для конкретной длины балки. Увеличение длины балки в 2 раза снижает ее допустимую нагрузку в 2-4 раза.
Безопасная эксплуатация: обязательные правила и частые ошибки
Консольные стеллажи — мощное оборудование, но пренебрежение правилами безопасности ведет к катастрофе.
1. Неукоснительное соблюдение паспортных нагрузок. Перегруз — самая частая причина обрушений. Необходимо учитывать не только вес, но и распределение нагрузки по длине балки.2. Правильная загрузка. Самые тяжелые грузы должны размещаться на нижних ярусах. Груз должен быть равномерно распределен между двумя балками.
3. Регулярный технический осмотр. Не реже 1 раза в месяц и после любых инцидентов (удар погрузчиком) необходимо проверять:
Соосность балок и отсутствие их деформации.
Надежность крепления балок к стойкам.
Целостность сварных швов.
Состояние защитного ограждения и анкерного крепления к полу.
5. Запрет на самостоятельную модификацию. Категорически запрещается наращивать балки, приваривать к ним дополнительные элементы или вносить другие изменения в конструкцию без согласования с производителем.
Заключение
Складские консольные стеллажи — это не просто оборудование, а стратегическая инвестиция в оптимизацию логистики и безопасность склада. Их уникальная конструкция, предлагающая беспрецедентную гибкость и свободный доступ, делает их незаменимыми для работы с длинномерными грузами в самых разных отраслях промышленности.
Грамотный подход к выбору типа, точный расчет размеров и нагрузок, а также неукоснительное соблюдение правил эксплуатации превращают консольные стеллажи в надежный, долговечный и высокоэффективный фундамент вашего складского хозяйства. Правильно спроектированная и смонтированная система не только окупит себя за счет экономии пространства и времени, но и станет залогом сохранности ваших материальных ценностей и безопасности персонала на долгие годы вперед.
