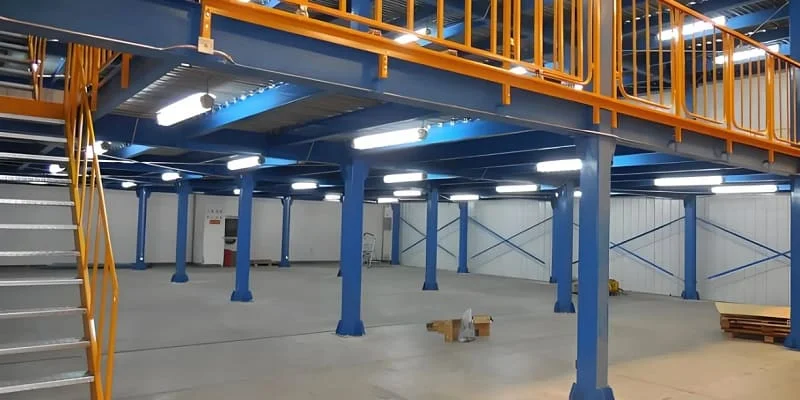

Складской мезонин на колоннах (платформенный): виды, характеристики и особенности

Складской мезонин на колоннах (часто называемый платформенным) — это самостоятельная, не привязанная к стенам здания, сборно-разборная металлоконструкция, которая наращивает полезную площадь склада за счёт создания одного или нескольких дополнительных этажей. Его основой служит сетка из стальных колонн, установленных с шагом до 6 метров и воспринимающих нагрузку до 2500 кг на квадратный метр, на которые опирается система несущих балок и настил, формируя функциональное пространство на высоте до 12 метров. Данный тип мезонина принципиально отличается от стеллажных систем: он не использует сами стеллажи как несущий каркас, что обеспечивает максимальную гибкость планировки и позволяет свободно размещать под ним любое оборудование или организовать сквозной проезд для погрузочной техники.

Что такое мезонинные стеллажи?

Ключевое различие между платформенным и стеллажным мезонином определяет саму логику их применения: в первом случае несущий каркас и систему хранения можно выбирать независимо, во втором — стеллажи сами являются фундаментом для верхних этажей.

Складской мезонин в широком смысле — это многоярусная система, разделённая этажами с напольными панелями из ДСП, фанеры, профилированного листа, решётчатого настила или сплошного металла. Мезонинные стеллажи — это подкатегория, в которой сама стеллажная конструкция является силовой основой для надстроенных этажей. В зависимости от архитектуры выделяют три основных типа:

1. Стеллажный мезонин (на базе стеллажей). Здесь несущими элементами выступают рамы стандартных паллетных, полочных или фронтальных стеллажей. Это жёстко связывает систему хранения с конструкцией здания мезонина, исключая возможность произвольной перестановки стеллажей в будущем. Такой подход оптимален, когда конфигурация хранения стабильна и не требует изменений.

2. Платформенный мезонин (на колоннах). Это полностью независимый от стеллажей каркас, возводимый на отдельных опорах. Он создаёт свободное пространство на нижнем ярусе, которое можно использовать для проезда техники, установки крупногабаритного оборудования или организации офисных помещений. Именно этот тип, как наиболее универсальный, является предметом нашего детального рассмотрения.

3. Комбинированный мезонин. Сочетает в себе элементы первых двух: например, часть конструкции опирается на колонны для создания свободной зоны, а другая — на мощные стеллажные рамы для организации зоны интенсивного хранения.

Согласно национальному стандарту ГОСТ Р 59912-2021, складские мезонины на колоннах классифицируются как самостоятельный объект стандартизации, что подчёркивает их техническую сложность и важность для безопасности складской инфраструктуры. Этот стандарт распространяется на одно- и многоуровневые системы на металлических колоннах, устанавливаемые на полы складов и предназначенные для хранения и обработки тарных и штучных грузов в закрытых помещениях.

Главные особенности и преимущества мезонина на колоннах

Специфика платформенного мезонина проявляется в его ключевых преимуществах, которые напрямую вытекают из его конструктивной независимости: это, прежде всего, исключительная свобода в организации пространства, высочайшая несущая способность и возможность масштабирования без остановки складских процессов.

• Независимость и гибкость планировки. В отличие от стеллажных мезонинов, где стойки являются частью несущей системы, платформенная конструкция позволяет в любой момент полностью изменить конфигурацию хранения, установить стеллажи другого типа или вовсе освободить площадь под новые задачи. Эта особенность даёт возможность гибко подходить к использованию рабочего пространства и производить изменения, не влияя на конструкцию и не останавливая рабочие процессы.

• Высокая несущая способность. Мезонины на колоннах проектируются под значительные распределённые нагрузки. Типовые значения допустимой нагрузки составляют до 2500 кг на квадратный метр настила, а максимальная грузоподъёмность несущих колонн может достигать 28–30 тонн. Это позволяет размещать на верхних ярусах не только лёгкие товары, но и тяжёлое оборудование или паллетированные грузы.

• Эффективное использование объёма. Мезонин позволяет увеличить полезную площадь склада в 2–5 раз, не прибегая к капитальному строительству, что является наиболее экономичным способом масштабирования складского хозяйства.

• Свобода перемещения на нижнем ярусе. Шаг колонн может варьироваться от 2000 до 6000 мм и более, что обеспечивает беспрепятственный проезд погрузочной техники: ричтраков, штабелёров, погрузчиков. Это принципиально для складов с интенсивным грузооборотом.

• Совместимость с инженерными системами. Конструкция мезонина на колоннах позволяет легко проводить к рабочей зоне освещение, систему пожаротушения, кабели, воздуховоды ОВКВ — каналы для вентиляции и кондиционирования воздуха.

• Модульность и мобильность. Все элементы являются сборно-разборными и монтируются без сварки, на болтовых соединениях. Это позволяет легко демонтировать конструкцию и перевезти её на другой объект.

Мезонин на колоннах: из чего состоит

Понимание компонентов мезонина — это ключ к грамотному техническому заданию на проектирование. Каждый элемент конструкции выполняет свою, строго определённую функцию, от которой зависит общая надёжность и безопасность системы.

1. Несущие вертикальные опоры (колонны). Изготавливаются из стального замкнутого профиля (трубы), швеллеров или двутавров в соответствии с ГОСТ 30245, ГОСТ 8639. Размер профиля подбирается индивидуально под проект. Колонны крепятся к полу через опорные базы (подпятники) с помощью анкерных болтов, обеспечивая жёсткую фиксацию всей системы.

2. Балочная система (главные и вспомогательные балки). Это горизонтальные элементы каркаса, формирующие «скелет» каждого этажа. Главные балки (часто из двутавра по ГОСТ 26020 или СТО АСЧМ 20-93) устанавливаются на оголовки колонн, а вспомогательные балки крепятся к рёбрам жёсткости главных балок, образуя балочную клетку — основу для укладки настила.

3. Межэтажный настил (пол платформы). Непосредственно та поверхность, по которой перемещаются люди и техника. Выбор материала настила напрямую влияет на функциональность и безопасность каждого уровня (детально рассмотрен ниже).

4. Система связей и раскосов. Диагональные элементы, которые соединяют колонны и балки, придавая всей конструкции пространственную жёсткость. Они перераспределяют напряжение и гасят динамические и вибрационные нагрузки от работающей техники и персонала.

5. Лестничные марши. Предназначены для безопасного перемещения персонала между этажами. Изготавливаются из металлических косоуров, ступеней и перил. Угол наклона лестниц стандартизирован и может составлять 35, 40, 45 или 50 градусов.

6. Элементы безопасности (ограждения, перила, ворота). Устанавливаются по всему периметру платформы, вокруг лестничных и грузовых проёмов. Они предотвращают падение персонала и грузов с высоты и являются обязательным компонентом для соответствия нормам охраны труда (подробно рассмотрены ниже).

Характеристики мезонинных стеллажей на колоннах (платформенный): на что обращать внимание

Опорные элементы и несущая (силовая) конструкция

Сердце любого мезонина на колоннах — его несущий каркас. При анализе проекта или коммерческого предложения критически важно обращать внимание на следующие аспекты:

• Сетка колонн. Это расстояние между осями колонн в продольном и поперечном направлении. Параметр определяет, сколько свободного места будет под платформой, и рассчитывается исходя из нагрузки. Как уже упоминалось, шаг может достигать 6000 мм и более при умеренных нагрузках, и, наоборот, уменьшаться до 2000–3000 мм при нагрузках свыше 1000 кг/кв.м. Оптимальную сетку колонн рассчитывают проектировщики с учётом нагрузки, ширины рабочих проходов и конфигурации склада.

• Тип профиля колонн и балок. От него зависит несущая способность. Для лёгких и средних мезонинов (до 500 кг/кв.м) часто используют гнутый перфорированный профиль, удобный для крепления. Для тяжёлых мезонинов применяют горячекатаный прокат — двутавр, швеллер, трубу — как, например, предписывает ГОСТ Р 59912-2021.

• Узел крепления колонны к полу. Он должен обеспечивать передачу нагрузки на бетонное основание без просадок. Полы склада должны соответствовать СП 29.13330, а зазоры между опорной плитой колонны и полом не допускаются. Анкерное крепление должно быть рассчитано на вырывающие и сдвигающие усилия.

• Запас прочности. Согласно методологии ГОСТ Р 59912-2021, расчёт конструкций ведётся по предельным состояниям первой и второй групп в соответствии с СП 20.13330 (актуализированная редакция СНиП «Нагрузки и воздействия»). Важно понимать, что нагрузка в 2500 кг/кв.м — это допустимая эксплуатационная нагрузка, а разрушающая нагрузка должна быть значительно выше за счёт коэффициентов запаса.

Настил

Выбор настила напрямую влияет на безопасность, вес конструкции, её стоимость и требования пожарной безопасности, поэтому это решение всегда является результатом компромисса между бюджетом и функциональностью.

Настил является полом для персонала и складской техники, и его выбор определяется типом хранимого груза, нагрузкой и условиями среды. Основные виды настилов и их характеристики для наглядности представлены в таблице.

Элементы безопасности (поручни ограждения, ворота)

Безопасность — не опция, а строго регламентированное требование к мезонинам. Игнорирование нормативов по ограждениям ведёт к прямой угрозе жизни персонала и серьёзным юридическим последствиям для владельца.

Безопасность при эксплуатации мезонинов на высоте — приоритет. Комплекс защитных элементов включает:

• Перильные ограждения. Устанавливаются по всему периметру платформы, а также вокруг лестничных и грузовых проёмов. Согласно международным и российским стандартам безопасности:

  • Высота перил должна составлять не менее 1100 мм (в некоторых стандартах — не менее 1067 мм). Для сравнения, стандартная высота ограждений лестниц внутри зданий — не менее 900 мм, но на мезонинах требования строже.

  • Перила должны выдерживать сосредоточенную горизонтальную нагрузку не менее 100 кг на погонный метр.

  • Расстояние между вертикальными стойками ограждения не должно превышать 150 мм.

  • По низу ограждения обязательна установка бордюрной планки (отбойника) высотой не менее 100 мм для предотвращения падения предметов с высоты.

• Распашные или раздвижные ворота. Устанавливаются в ограждениях для безопасной подачи грузов на этаж с помощью погрузочной техники (штабелёра, ричтрака). Ворота безопасности для мезонина должны быть оснащены блокировкой, исключающей их открывание в момент отсутствия поддона. Это неотъемлемый элемент системы безопасности проёмов.

• Сетчатые ограждения. При хранении на верхних ярусах мелкоштучных товаров или при высокой интенсивности работ, перила могут быть дополнены или полностью заменены сетчатыми панелями, предотвращающими случайное падение даже небольших предметов.

Загрузочные зоны

Эффективность мезонина во многом определяется тем, насколько продумана логистика вертикального перемещения грузов. Загрузочная зона — это не просто проём в ограждении, а специально организованный участок с воротами безопасности и часто с дополнительным усилением настила. Для подъёма товаров на верхние ярусы применяются три основных типа оборудования:

• Погрузочная техника (штабелёры, ричтраки). Груз поднимается на уровень платформы, после чего через распашные ворота безопасности перемещается на настил вручную или с помощью ручной гидравлической тележки (рохли). Сама погрузочная техника, как правило, на настил мезонина не заезжает из-за ограничений по нагрузке на перекрытие. Исключение составляют только лёгкие ручные тележки, для которых прочность настила должна быть рассчитана отдельно.

• Грузовые подъёмники и лифты. Стационарные устройства для вертикального перемещения поддонов или тележек с грузом между этажами. Обеспечивают наиболее высокую скорость и безопасность грузооборота при регулярных операциях. Монтируются в специально отведённых шахтах с защитными ограждениями.

• Конвейеры (рольганги, ленточные транспортёры). Используются для непрерывного потока грузов, особенно при поштучной обработке заказов. Интегрируются в конструкцию мезонина и связывают, например, зону хранения с зоной упаковки.

Варианты применения мезонинов на колоннах

Универсальность этой конструкции позволяет с одинаковым успехом решать задачи как в логистике, так и в организации производственных, офисных и торговых пространств.

• Многоэтажное складское хранение. Основная сфера применения. Мезонинные стеллажи позволяют в 2-3 раза увеличить ёмкость склада на той же площади за счёт создания 2–4 дополнительных уровней полочного или комбинированного хранения.

• Зоны комплектации заказов. На одном этаже мезонина может располагаться зона хранения, на другом — рабочие места для сборщиков заказов, что значительно ускоряет логистику.

• Производственные площадки. На мезонине можно разместить конвейерные линии, сборочные столы и прочее оборудование, тем самым высвободив место на основном полу.

• Офисные и административные помещения. Быстровозводимая конструкция легко превращается в полноценный офисный этаж с рабочими кабинетами, переговорными и раздевалками для персонала.

• Архивы и библиотеки. Высокая нагрузочная способность позволяет хранить тяжёлые массивы документов на мобильных или стационарных стеллажах.

• Торговые площади. В ритейле мезонин может быть использован как дополнительный торговый зал или демонстрационная зона.

Как выбрать мезонин на колоннах

Выбор мезонина — это многоэтапный инженерный процесс, где ошибка на стадии оценки нагрузки или привязки к плану помещения может привести либо к неоправданному удорожанию, либо к аварийной ситуации.

Процесс выбора и проектирования требует системного подхода. Вот пошаговый алгоритм действий:

1. Определение целей и грузов. Что будет храниться на каждом ярусе? Каковы габариты и вес единицы хранения? Будет ли перемещаться персонал и техника? Ответы на эти вопросы формируют исходные требования к нагрузке на настил (например, 300 кг/кв.м для ручной комплектации или 2000 кг/кв.м для тяжёлых паллет). Типовые нагрузки: 200-300 кг/кв.м — лёгкая, 500 кг/кв.м — средняя, свыше 1000 кг/кв.м — тяжёлая.

2. Анализ помещения. Высота потолков, расположение несущих колонн здания, наличие въездных ворот, ровность бетонного пола (перепады не должны превышать допуски СП 29.13330) — всё это критически важно для разработки проекта.

3. Расчёт сетки колонн и высоты ярусов. Высота каждого уровня должна быть достаточной для комфортной работы человека (не менее 2100 мм в свету) и, при необходимости, для установки стеллажей. Шаг колонн должен обеспечить свободный проезд техники на нижнем ярусе (как правило, не менее 3000-3600 мм для проезда погрузчика).

4. Выбор типа настила и ограждений. Руководствуясь таблицей выше и требованиями пожарной безопасности (например, решётчатый настил обязателен для прохождения воды от спринклеров), подбирается тип настила. Проектируется полная схема безопасности с ограждениями и воротами.

5. Интеграция с оборудованием. Продумать логистику вертикального перемещения грузов и размещение необходимого подъёмного оборудования (лифты, конвейеры).

6. Выбор производителя. При заказе мезонина заводом-изготовителем важно убедиться, что компания предоставляет полный комплект документации: расчёты несущей способности с печатью проектной организации, паспорт изделия, сертификаты на материалы (сталь, настил) и сертификат соответствия на всю конструкцию как на оборудование.

Особенности свободностоящих мезонинов производства компании "Металлоизделия"

При выборе партнёра для реализации такого сложного проекта, как складской мезонин, ключевое значение имеет экспертиза производителя в области металлообработки и его способность предложить комплексное решение «под ключ» — от проекта до монтажа. Именно такой подход демонстрирует завод «Металлоизделия», специализирующийся на выпуске широкого спектра готовой металлопродукции. Свободностоящие мезонины этого производителя отличаются рядом конструктивных и сервисных особенностей:

• Индивидуальное проектирование. Каждый проект мезонина разрабатывается под конкретные задачи заказчика и параметры его помещения. Инженерная группа «Металлоизделий» выполняет полный цикл расчётов, включая прочностной анализ несущего каркаса в специализированном ПО. Это гарантирует, что конструкция будет надёжной и долговечной.

• Собственная производственная база. «Металлоизделия» осуществляют производство всех компонентов мезонина на собственном заводе. Это позволяет контролировать качество на каждом этапе — от входного контроля металлопроката до финишной окраски. Применение высокопрочной стали с полимерным покрытием обеспечивает коррозионную стойкость и длительный срок службы конструкций.

• Комплексная поставка. Завод поставляет полный комплект мезонина в разобранном виде, что упрощает транспортировку и позволяет легко демонтировать и перевезти мезонин в будущем. В поставку включается всё необходимое: колонны, балки, настил выбранного типа (решётчатый, сплошной, перфорированный), лестницы, ограждения и метизы.

• Услуга «монтаж под ключ». Квалифицированная монтажная бригада «Металлоизделий» производит сборку мезонина на объекте заказчика в сжатые сроки, гарантируя соблюдение всех технологических требований и норм безопасности.

• Соответствие нормативам. Как ответственный производитель, «Металлоизделия» руководствуются требованиями ГОСТ Р 59912-2021 и смежных стандартов, что подтверждается предоставлением полного пакета разрешительной и технической документации.

Выбирая свободностоящий мезонин производства компании «Металлоизделия», вы инвестируете в надёжное, долговечное и полностью адаптированное под ваши бизнес-процессы решение, которое будет служить десятилетиями, обеспечивая максимальную эффективность использования каждого кубического метра вашего склада.

Ответы на частые вопросы

От чего зависит стоимость платформенного мезонина?
Итоговая цена складывается из нескольких факторов: общей площади и этажности конструкции, требуемой несущей способности (нагрузки на квадратный метр), типа выбранного настила, сложности и протяжённости периметра ограждений, количества лестниц и загрузочных ворот, а также необходимости в услугах шеф-монтажа или монтажа «под ключ». Каждый проект индивидуален и просчитывается после составления технического задания.

Из какого материала может быть выполнен настил?
Мы предлагаем четыре основных варианта. Древесные плиты (ДСП, фанера) — бюджетное решение для лёгких грузов до 500 кг/м². Решётчатый стальной настил — оптимален для пожарной безопасности, выдерживает до 2500 кг/м² и не препятствует работе спринклеров. Перфорированный стальной лист сочетает прочность и воздухопроницаемость. Сплошной рифлёный лист — для максимальных нагрузок и полной защиты от падения любых предметов.

Какой возможен шаг колонн?
Шаг сетки колонн варьируется от 2000 до 6000 мм и более в зависимости от проектной нагрузки. Чем выше нагрузка на межэтажное перекрытие, тем чаще устанавливаются опоры, и наоборот. Это позволяет гибко организовать пространство: от узких проходов до широких магистралей для проезда погрузочной техники.

Какой высоты могут быть колонны?
Общая высота конструкции может достигать 12 метров, что позволяет организовать до 4-5 дополнительных ярусов. Высота каждого этажа в свету (от пола до низа балок) проектируется под задачи: для комфортной работы персонала достаточно 2100–2400 мм, а при необходимости использования малой техники или высоких стеллажей ярус может быть выше.

Сколько займёт времени изготовление платформенного мезонина?
Срок производства зависит от сложности проекта и текущей загрузки завода. В среднем, на изготовление комплекта мезонина после согласования проекта уходит от 14 до 35 рабочих дней. Точный срок всегда фиксируется в договоре.

Можно ли самостоятельно осуществлять сборку и разборку конструкции?
Технически это возможно, так как все соединения болтовые, а в комплект поставки входит монтажная схема. Однако мы настоятельно рекомендуем доверить монтаж профессионалам: только квалифицированная бригада обеспечит точную геометрию, правильную затяжку узлов и, как следствие, полную безопасность эксплуатации в соответствии с ГОСТ Р 59912-2021.

Как пошагово выглядит процесс работы?
Схема включает пять этапов: 1) Ваша заявка и согласование технического задания; 2) Инженерное проектирование и прочностные расчёты; 3) Производство полного комплекта металлоконструкций на нашем заводе; 4) Доставка на объект; 5) Профессиональный монтаж «под ключ» и сдача готовой площадки.

Оказываете ли вы услуги сборки и монтажа?
Да, завод «Металлоизделия» предоставляет полный цикл работ. Наши монтажные бригады возведут мезонин в сжатые сроки, гарантируя соблюдение всех строительных норм и правил безопасности. На выполненные работы предоставляется гарантия.
