Стеллажи для хранения арматуры: полный гид по выбору консольных систем
Эффективная организация складского пространства — ключевой фактор рентабельности для любого предприятия, работающего с металлопрокатом. Среди всего многообразия металлоизделий арматура занимает особое место: она длинномерная, обладает значительным весом и требует специфических условий для сохранности и удобства доступа. Обычные полочные или паллетные стеллажи здесь бессильны. Идеальным решением, ставшим отраслевым стандартом, являются консольные стеллажи для хранения арматуры.
Почему именно консольные стеллажи? Преимущества перед другими системами
Прежде чем углубиться в детали, важно понять, почему для хранения арматуры и другого длинномерного проката (труб, балок, профилей) используются именно консольные системы.
Свободный доступ с фронтальной стороны. Консоли (полки) крепятся только к стойке, не имея нижних или верхних соединительных балок по длине. Это позволяет беспрепятственно размещать и извлекать арматуру любой длины с помощью кранов или погрузчиков.
Высокая грузоподъемность. Конструкция рассчитана на значительные распределенные нагрузки, достигающие нескольких тонн на одну консоль.
Гибкость и регулируемость. Расстояние между консолями по высоте можно легко менять, подстраиваясь под диаметр и объем партии арматуры. Это позволяет хранить изделия разного типоразмера в одной системе.
Оптимальное использование пространства. Возможность создания многоярусных систем (до 10-12 метров и более) позволяет максимально эффективно использовать высоту склада.
Сохраняемость материала. Арматура хранится в правильном положении, исключается ее деформация, провисание и смешивание разных марок и диаметров.

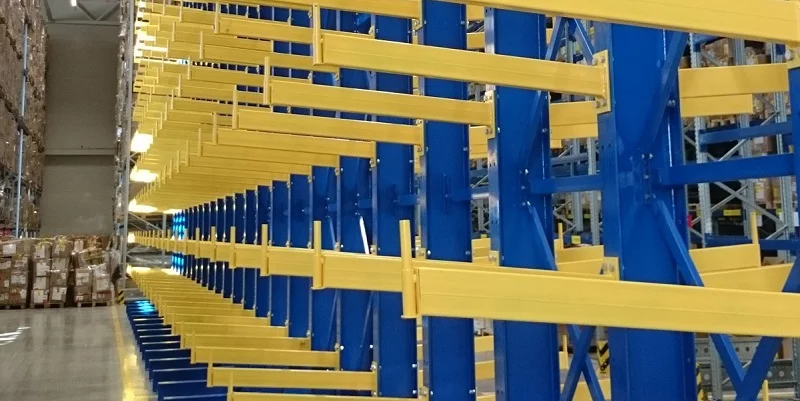

Устройство и конструктивные особенности консольных стеллажей
Консольные стеллажи — это сборно-разборная конструкция, состоящая из нескольких ключевых элементов:
1. Стойки (Рамы)
Это несущий вертикальный элемент, "позвоночник" всей системы. Стойки бывают:

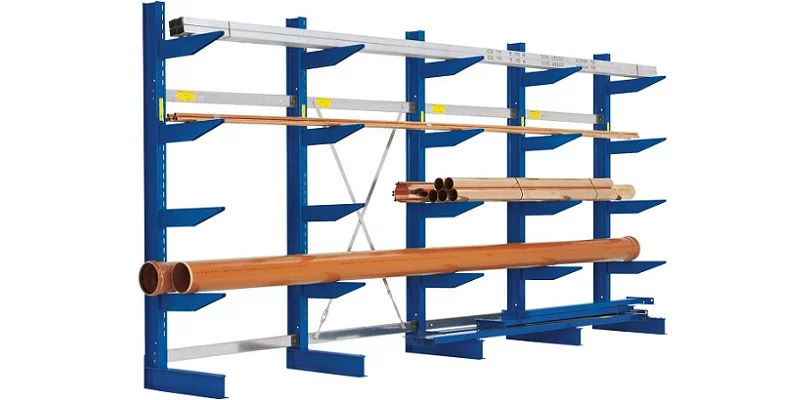

Односторонние: Консоли крепятся только с одной стороны. Используются для установки вдоль стен.

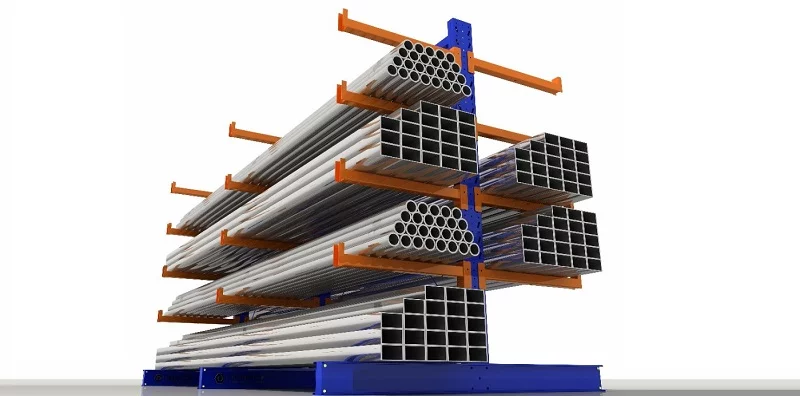

Двусторонние: Консоли крепятся с двух сторон. Устанавливаются в центре склада, что позволяет использовать обе стороны для хранения.
Стойки изготавливаются из высокопрочной стали (часто холоднокатаной) и имеют перфорацию по всей высоте для крепления консолей с переменным шагом.
2. Консоли (Балки, Ригели)
Это горизонтальные элементы, непосредственно на которые укладывается арматура. Консоль состоит из двух частей:
Консольная балка: Несущий элемент, который вставляется в замок на стойке.
Стойка консоли (или подпорка): Наклонный или вертикальный элемент, обеспечивающий дополнительную поддержку балки и увеличивающий ее грузоподъемность.
3. Соединительные балки (Связи)
Горизонтальные элементы, которые соединяют стойки между собой в продольном направлении. Они обеспечивают устойчивость всего ряда стеллажей, предотвращая "складывание" конструкции.
4. Основание
Пластина в нижней части стойки, которая крепится к полу анкерными болтами. Обеспечивает устойчивость и передает нагрузку на фундамент.
5. Дополнительные элементы
Раскосы (диагональные связи): Усиливают жесткость конструкции, особенно для высоких стеллажей.
Защитные ограждения (бамперы): Устанавливаются на концах консолей для защиты от ударов погрузочной техники.
Противоподъемные пластины: Предотвращают случайный подъем и отсоединение консоли от стойки.
Виды консольных стеллажей для арматуры: какой выбрать?
Выбор типа складского стеллажа зависит от специфики вашего склада, объемов хранения и используемой техники.
1. По типу конструкции консоли
Сварные одноконсольные системы. Консольная балка и стойка представляют собой единую сварную конструкцию. Отличаются высокой прочностью и надежностью, но лишены регулировки по длине. Идеальны для стабильных, неизменных нагрузок.
Сборные двухконсольные системы. Балка и стойка консоли — элементы, соединяемые болтами. Главное преимущество — возможность регулировки длины консоли, а в некоторых моделях - и угла наклона стойки. Более универсальный вариант.
2. По способу крепления консоли к стойке
Фланцевое соединение. Консоль прикручивается болтами к фланцу на стойке. Прочное и надежное соединение, но регулировка требует времени и инструмента.
Замковое соединение. Консоль вставляется в специальный замок на стойке и фиксируется предохранительным шплинтом или рычагом. Это самый популярный и быстрый способ регулировки, позволяющий менять высоту консолей за считанные минуты без дополнительного инструмента.
3. По количеству уровней (ярусов)
Одноярусные. Используются на складах с низкими потолками или для хранения очень тяжелых и габаритных изделий, где важна доступность с верхнего уровня.
Многоярусные. Стандартное решение для большинства складов. Позволяют в разы увеличить полезный объем хранения. Для доступа к верхним ярусам требуется специальная техника (штабелеры, краны).
Ключевые критерии выбора: как правильно рассчитать параметры?
Ошибки на этапе проектирования могут привести к катастрофическим последствиям. Вот пошаговая инструкция по расчету и выбору.
Шаг 1: Анализ хранимой арматуры
Максимальная длина: Определяет необходимую длину консолей. Рекомендуется, чтобы консоль была на 20-30 см длиннее арматуры для удобства и безопасности.
Диаметр и вес погонного метра: Необходимо рассчитать общий вес на одну позицию хранения.
Спектр диаметров: Определяет необходимость частой перестановки консолей. Если диаметры сильно разнятся, выбирайте системы с быстрой регулировкой (Quick-Lock).
Общий объем и оборачиваемость: Высокая оборачиваемость требует удобного доступа и быстрой регулировки.
Шаг 2: Расчет нагрузки — самый важный этап
Рассчитывается два типа нагрузки:
1. Распределенная нагрузка на одну консоль. Суммируется вес всей арматуры, которая будет лежать на одной консоли. Необходимо закладывать запас прочности не менее 20-25%.
*Пример: Вы храните 20 прутков арматуры длиной 6 м и весом 2,2 кг/м. Вес одного прутка = 6 * 2,2 = 13,2 кг. Общий вес на консоль = 20 * 13,2 = 264 кг. С учетом запаса выбираем консоли с нагрузкой не менее 330-350 кг.*
2. Общая нагрузка на стойку. Суммируется нагрузка от всех консолей, закрепленных на одной стойке. Этот параметр определяет прочность и тип стойки.
*Пример: На одной двусторонней стойке 8 консолей (по 4 с каждой стороны) с планируемой нагрузкой по 350 кг. Общая нагрузка на стойку = 8 * 350 = 2800 кг. Выбираем стойку с грузоподъемностью не менее 3 тонн.*
Шаг 3: Определение габаритов системы
Высота стеллажа: Определяется высотой потолка склада и возможностями подъемной техники. Не забудьте учесть габариты техники и высоту подъема груза.
Глубина консоли (вылет): Как уже упоминалось, равна максимальной длине арматуры + запас.
Длина ряда: Рассчитывается исходя из количества стоек и расстояния между ними. Оптимальное расстояние между двусторонними стойками — 2-3 метра.
Шаг 4: Выбор дополнительных аксессуаров
Ограждения обязательны, если на складе работает вилочный погрузчик.
Противоотрывные пластины — критически важный элемент безопасности.
Маркировка и бирки для идентификации партий и типов арматуры.
Монтаж и установка консольных стеллажей: профессиональные рекомендации
Монтаж складских стеллажей - ответственная задача, которую лучше доверить профессионалам. Однако понимать процесс необходимо для осуществления контроля.
Подготовка площадки. Пол должен быть ровным, прочным (часто требуется усиленный бетонный пол) и чистым. Перепады высоты недопустимы.
Разметка. Согласно проекту, производится точная разметка мест установки стоек.
Сборка рам (стоек). Стойки собираются (если они поставляются в разобранном виде) и устанавливаются вертикально.
Крепление к полу. Каждая стойка обязательно крепится к полу анкерными болтами. Это не рекомендация, а обязательное требование безопасности!
Установка соединительных балок. Стойки соединяются между собой в единые ряды, что обеспечивает продольную жесткость.
Навеска консолей. Консоли устанавливаются на расчетные высоты и надежно фиксируются в соответствии с инструкцией (затягиваются болты или защелкиваются замки).
Установка дополнительных элементов. Монтируются ограждения, раскосы и т.д.
Тестовые нагрузки и приемка. Проводится визуальный осмотр и, по необходимости, контрольная нагрузка.
Правила безопасной эксплуатации: инструкция для персонала
Даже самая прочная конструкция может выйти из строя при нарушении правил эксплуатации.
1. Не превышайте расчетную нагрузку! Это золотое правило. Размещайте на консоли только тот вес, на который она рассчитана.
2. Равномерно распределяйте нагрузку. Не складируйте весь груз на одном конце консоли. Распределяйте арматуру равномерно по всей длине.
3. Соблюдайте последовательность загрузки/разгрузки. Загружайте стеллажи с нижних ярусов на верхние, а разгружайте в обратном порядке — с верхних на нижние. Это сохраняет устойчивость конструкции.
4. Регулярно проводите осмотры.
Ежедневно: Визуальный осмотр на наличие явных повреждений.
Ежеквартально: Проверка на отсутствие деформаций, трещин, коррозии.
Ежегодно: Комплексная проверка с участием специалистов, контроль затяжки анкерных болтов и соединений.
5. Аккуратная работа техники. Водители погрузчиков и крановщики должны быть обучены работе в стеллажной зоне. Все удары о стеллаж должны фиксироваться и проводиться внеплановый осмотр места удара.
6. Не модифицируйте конструкцию! Запрещено самостоятельно сверлить отверстия, приваривать элементы или изменять конструкцию стеллажа.
7. Используйте СИЗ. При ручной погрузке/разгрузке персонал должен использовать перчатки и защитную обувь.
Частые ошибки при выборе и эксплуатации
Экономия на качестве и аксессуарах. Покупка стеллажей без сертификатов, отказ от ограждений и анкеровки.
Неправильный расчет нагрузки. Учет только веса арматуры без учета собственного веса консоли и динамических нагрузок.
Игнорирование регулярного техобслуживания. Со временем соединения могут разбалтываться, а анкеры — ослабевать.
Хранение "горой". Бессистемное складирование арматуры, приводящее к перегрузу и нарушению центровки.
Заключение: инвестиции в эффективность и безопасность
Консольные стеллажи для хранения арматуры — это не просто металлическая конструкция, а sophisticated логистическое решение. Грамотный выбор, профессиональный монтаж и строгое соблюдение правил эксплуатации превращают их в надежный и долговечный актив вашего предприятия. Они позволяют не только сохранить качество металлопроката, но и значительно ускорить погрузо-разгрузочные работы, оптимизировать складские площади и, в конечном счете, повысить прибыльность бизнеса.
Инвестиции в качественную стеллажную систему — это инвестиции в безопасность ваших сотрудников и стабильность ваших бизнес-процессов.
